火電廠循環水泵改造狀況

目前，火力發電仍占據我國電力行業(ye) 的主導地位。火電廠主要的高耗能設備為(wei) 引風機、送風機、給betway必威电竟下载和循環水泵等大型的風機和水泵機組以及磨煤機等燃料處理設備，占據了發電廠用電量的主要份額。降低泵與(yu) 風機等大型設備的功耗對於(yu) 降低生產(chan) 用電率，提高機組的效率起到至關(guan) 重要的作用。循環水泵作為(wei) 發電廠中的高耗能設備，其主要功能是實現冷卻水在凝汽器和冷卻塔中的循環，對凝汽器內(nei) 部的蒸汽進行冷卻。循環水泵的運行方式直接影響到發電廠的安全和生產(chan) 用電率，對循環水泵電機進行節能改造以保證水泵的高效運行，能有效地提高機組運行的經濟性。

根據離心泵相似定律，在小範圍內(nei) 對泵的轉速進行調整，泵效率近似不變，表示為(wei) ：

式中：Q為(wei) 水泵的流量；H為(wei) 揚程；P為(wei) 功率；n為(wei) 轉速。

循環水泵的功耗與(yu) 其轉速的三次方成正比，通過在小範圍內(nei) 改變電機的轉速，可使循環水泵由高速運行狀態切換至低速運行狀態，實現循環水泵耗功量的大幅降低。

根據這一原理，對電廠#3機組原先的#5、#6循環水泵進行了整體(ti) 更換改造，采用湖南湘電長沙水泵有限公司製造的型號為(wei) 64LKXA-16.5，立式單級、可抽芯、導葉式混流泵；電機更換為(wei) 雙速電機，型號為(wei) YKKLD1250/900-16/18/1340-1WTH，高低轉速分別設定為(wei) 370 r·min-1和330 r·min-1。循環水泵揚程可按下式進行計算：

式中：P1為(wei) 循環泵進水壓力（Pa）；P2為(wei) 循環泵出水壓力（Pa）；ρ為(wei) 冷卻水密度（kg·m-3）；z1為(wei) 進水麵標高（m）；z2為(wei) 循環泵出水管道中心線標高（m）；v1為(wei) 循環泵進水流速（m·s-1）；v2為(wei) 循環泵出水流速（m·s-1）；g為(wei) 重力加速度，約為(wei) 9.8 m·s-2。

循環水泵有效軸功率和效率可按下式進行計算：

式中：Pu為(wei) 循環水泵的有效軸功率（kW）；Q為(wei) 循泵出口水流量（m3·s-1）；η為(wei) 循環水泵效率（%）；Pgr為(wei) 循環水泵電機有功功率（kW）；ηgr為(wei) 循環水泵電機效率（%）。

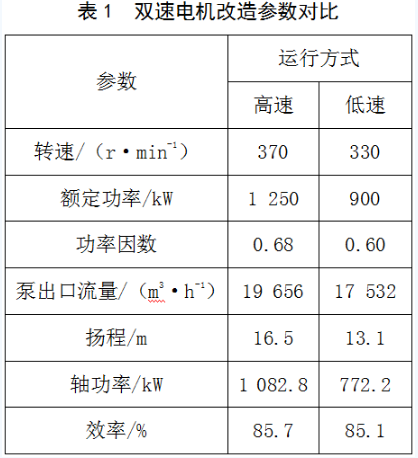

經試驗，電機雙速改造後在高低轉速下的參數對比如表1所示。
